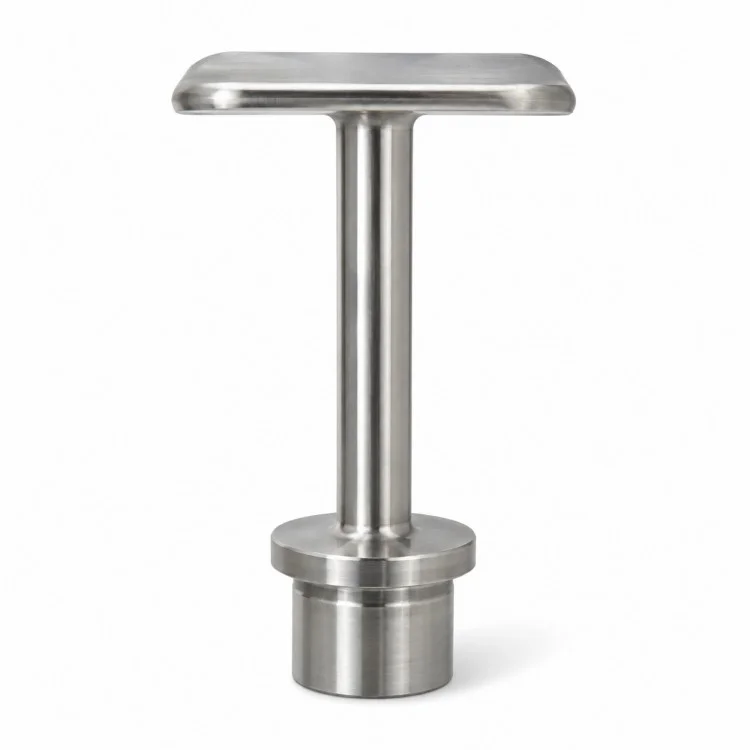

Сянсин Синьявляется поставщиком компонентов ступенчатого вала с Т-образной головкой, обработанных на станке с ЧПУ, для нестандартных механических сборок. Конструкция сочетает в себе широкую прямоугольную головку с тонким круглым стержнем и ступенчатым цилиндрическим концом. Закругленные края головки и переходы между секциями могут быть определены в соответствии с конструкцией сопряжения и требованиями к обращению.
Кастомизация фокусируется на соотношении диаметра головки, штока, плеча и конца. Клиенты могут указать общую длину, ориентацию головы, положение плеч, радиусы перехода и размеры, определяющие посадку сборки. Любая необходимая резьба, отверстия или дополнительные элементы должны быть указаны на чертеже для проверки.
Маршрут производства выбирается после оценки материала, геометрии, количества и отделки. Видимые поверхности и посадочные поверхности могут иметь отдельные критерии приемки, что помогает поддерживать требуемый внешний вид и одновременно контролировать функциональные размеры.
| Параметр | Описание |
| Структура продукта | Прямоугольная Т-образная головка, круглый стержень, круглый выступ и цилиндрический конец. |

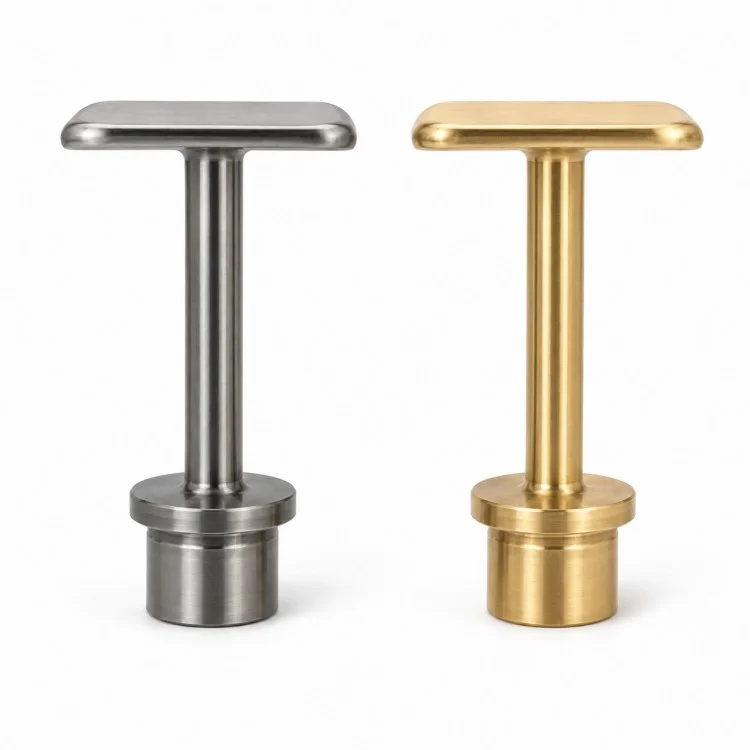

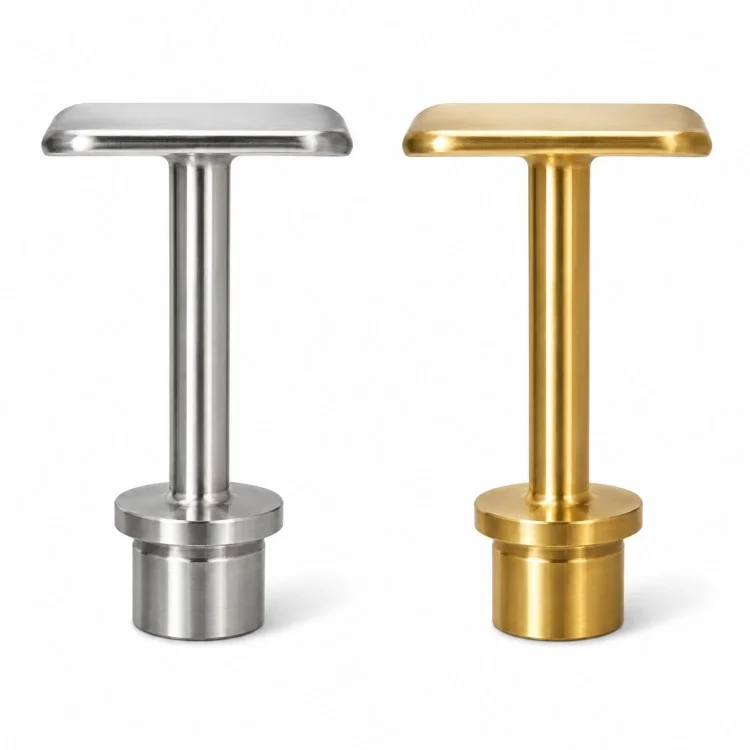

| Варианты материалов | Нержавеющая сталь, алюминиевый сплав, латунь, медь, углеродистая или легированная сталь, подлежат технической экспертизе. |
| Общая длина | На заказ по рисунку |
| Размеры головы | Длина, ширина, толщина и радиусы углов определяются заказчиком. |
| Диаметр штока | Настраивается в соответствии с требованиями к конструкции и сборке |
| Размеры плеча/конца | Диаметр, толщина, длина и сопряженная посадка определяются чертежом. |
| Геометрические требования | Прямолинейность, соосность, перпендикулярность и ориентация головки соответствуют указанным требованиям. |
| Допуск обработки | Подтверждено для отдельных элементов после проверки чертежа |
| Производственный маршрут | токарные и фрезерные станки с ЧПУ; метод подготовки и сборки заготовки оценивается для каждого проекта |
| Параметры поверхности | Обработанная, полированная, пескоструйная обработка или покрытие в зависимости от совместимости материалов. |
| Краевые условия | Удаление заусенцев, фаски и переходные радиусы в соответствии с указанными требованиями. |
| Инспекция | Проверка размеров, геометрии и внешнего вида в соответствии с согласованными требованиями. |
| Заказать поддержку | Образцы, небольшие партии и повторное производство |

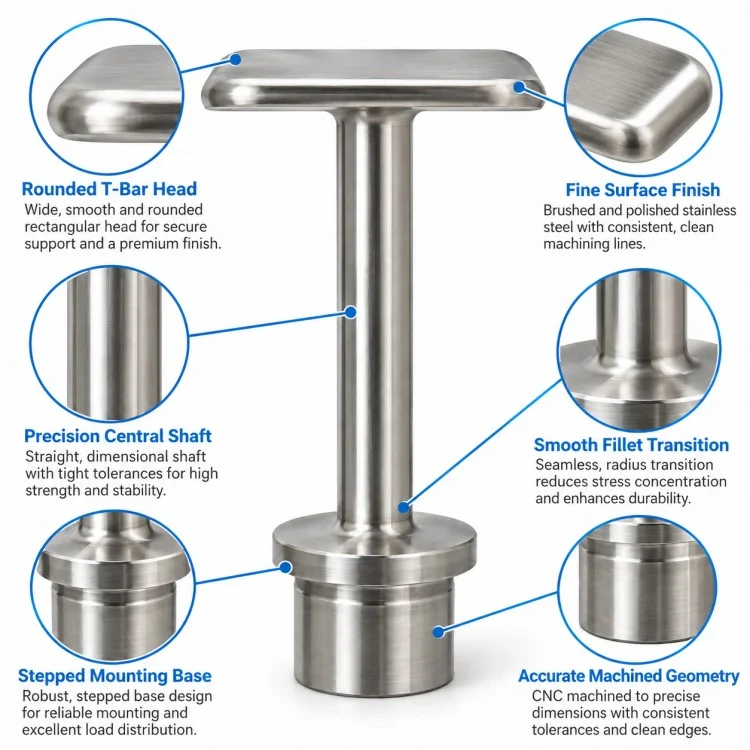

Удлиненная головка обеспечивает более широкий интерфейс, чем шток. Его контур, радиусы кромок и ориентацию можно настроить в соответствии с окружающей сборкой.
Изменение диаметра создает определенную поверхность плеча. Если он используется в качестве базовой точки сборки, его положение и перпендикулярность могут быть указаны относительно оси вала.
Диаметр и длину штока можно адаптировать к доступному пространству для установки. Требования к прямолинейности и поверхности следует определять в соответствии с предполагаемой функцией.
Открытым поверхностям можно назначить визуальные критерии приемлемости, а диаметры сопряжений и поверхности заплечиков контролируются чертежом. Припуски на чистовую обработку учитываются там, где покрытия влияют на посадку.

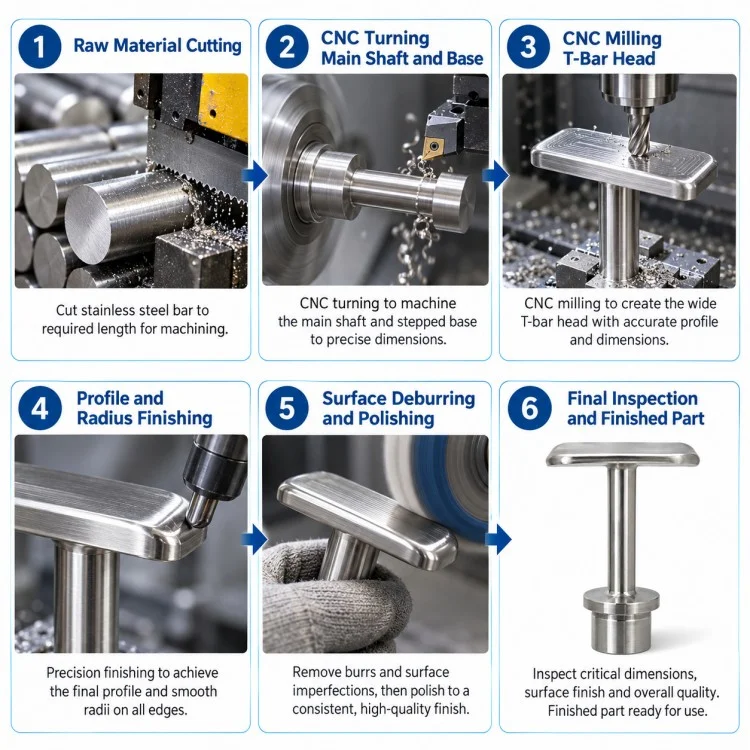

Оцените пропорции головки к штоку, материал, количество и требования к нагрузке. Прежде чем выбирать производственный маршрут, убедитесь, что компонент требует цельной конструкции или допускает сборную конструкцию.
Обработайте шток, заплечик и цилиндрический конец, используя подходящий зажим. Для ступенчатого вала с Т-образной головкой, обработанного на станке с ЧПУ, предполагается, что опора с тонким сечением и последовательность обработки позволяют контролировать прогиб.
Фрезеруйте прямоугольную головку и указанные кромки. Установите необходимое соотношение между гранями головки, опорной точкой заплечика и осью вала.

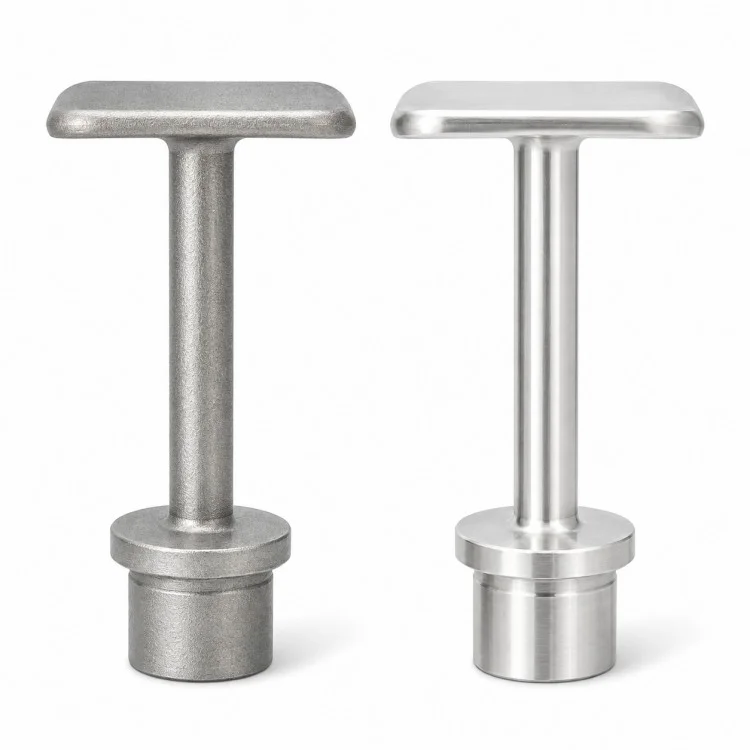

Примените согласованный процесс полировки, пескоструйной обработки или совместимого покрытия. При необходимости защитите или компенсируйте критические сопрягаемые поверхности.
Проверьте критические диаметры, длины, геометрические требования и внешний вид поверхности. Упаковка может быть организована таким образом, чтобы уменьшить количество следов контакта на открытых головках и стеблях.
Мы можем оценить маршрут обработки цельной детали после проверки размеров, материала и количества. Если допускается сборная конструкция, укажите требования к соединениям. Мы подтвердим предлагаемую конструкцию перед началом производства.
Типичные точки для проверки включают диаметры сопряжений, положение плеч, общую длину, прямолинейность штока и соотношение между головкой и осью вала. Окончательные критические размеры зависят от вашей сборки.
Да. Можно оценить полированную, пескоструйную обработку и совместимое покрытие. Пожалуйста, предоставьте спецификацию отделки или эталонный образец и укажите поверхности, на которых необходимо соблюдать соответствие размеров.
Возможности нашего оборудования могут достигать ±0,001 мм при подходящих функциях. Достижимый допуск для этого компонента должен быть подтвержден с учетом его геометрии, материала, гибкости и метода контроля. Требования к чертежам будут рассмотрены перед принятием.
Компания Xiamen Xiangxing Xin Industry and Trade Co., Ltd. имеет сертификаты системы менеджмента качества ISO 9001 и IATF 16949. Сертификаты материалов, отчеты о проверке размеров и другие документы о качестве могут быть подтверждены в соответствии с заказом.
Пожалуйста, предоставьте фотографии, записи измерений или результаты проверки. Наши инженеры проверят информацию на соответствие чертежам и производственным записям, при этом первоначальная оценка будет доступна всего через два часа после предоставления достаточной информации. Затем мы согласуем подходящее решение.
Наши инженеры оценивают соединение между широкой головкой, тонким стержнем и ступенчатым концом, помогая уточнить исходные данные и производственные требования перед началом производства.

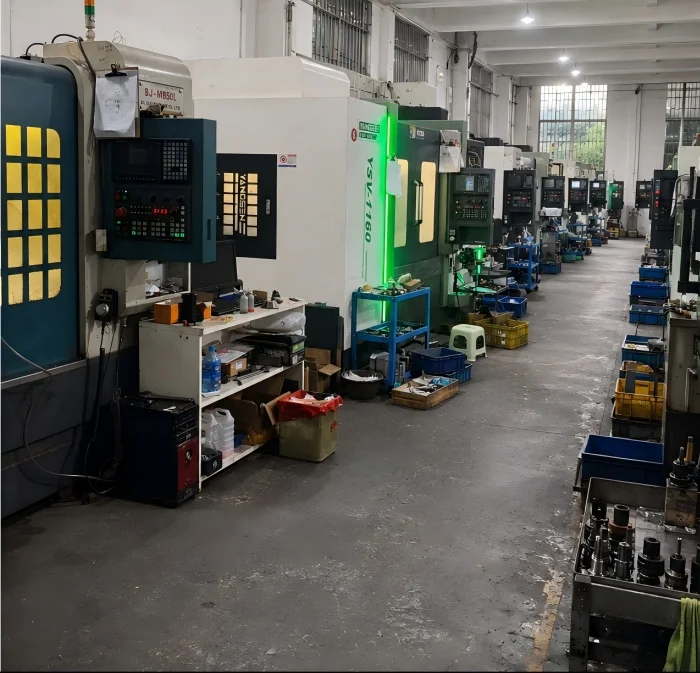

Токарные станки с ЧПУ, обрабатывающие центры, пятиосное оборудование и возможности токарных станков позволяют выбирать производственный маршрут с учетом фактической геометрии и количества заказа.
Мы поддерживаем обсуждение выбора материала, радиусов перехода, доступа к механической обработке и припусков на чистовую обработку, чтобы помочь клиентам уточнить производственные чертежи.
Образцы можно использовать для проверки соответствия установки и внешнего вида перед серийным производством. Согласованные изменения чертежей и критерии проверки служат ориентиром для повторных заказов.
Отправьте Xiangxing Xin чертежи или образцы ступенчатого вала с Т-образной головкой, обработанного на станке с ЧПУ, вместе с указанием количества и требований к сопряжению, для инженерной экспертизы и предложения.
