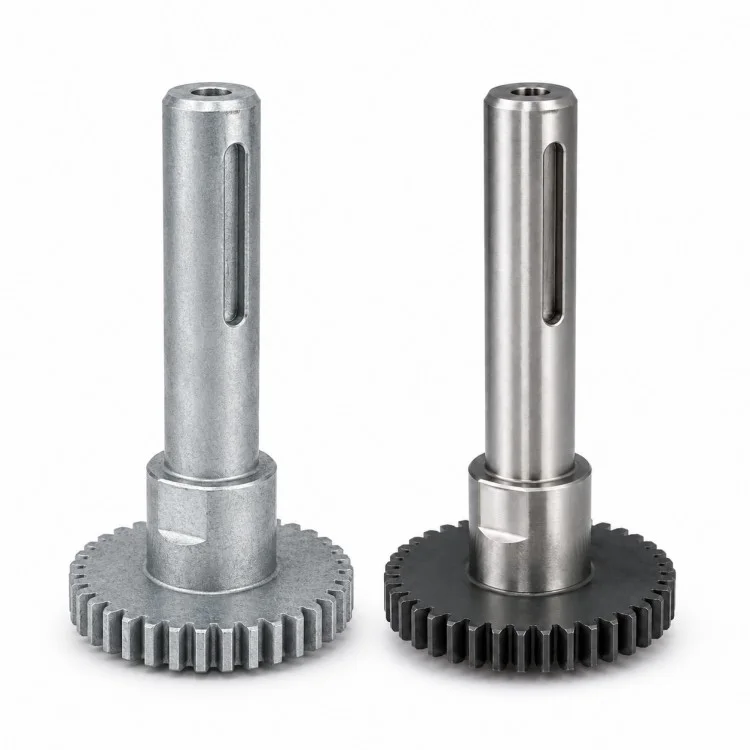

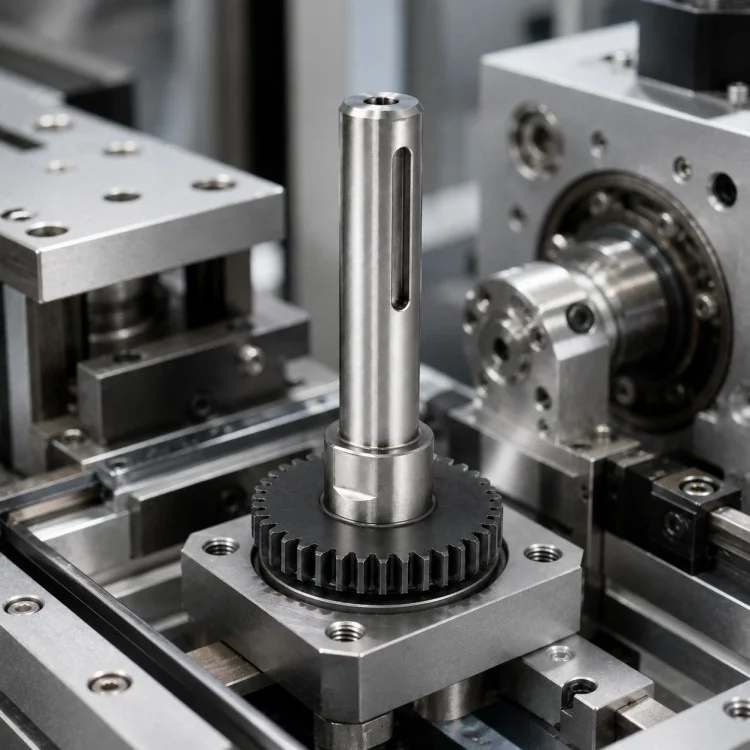

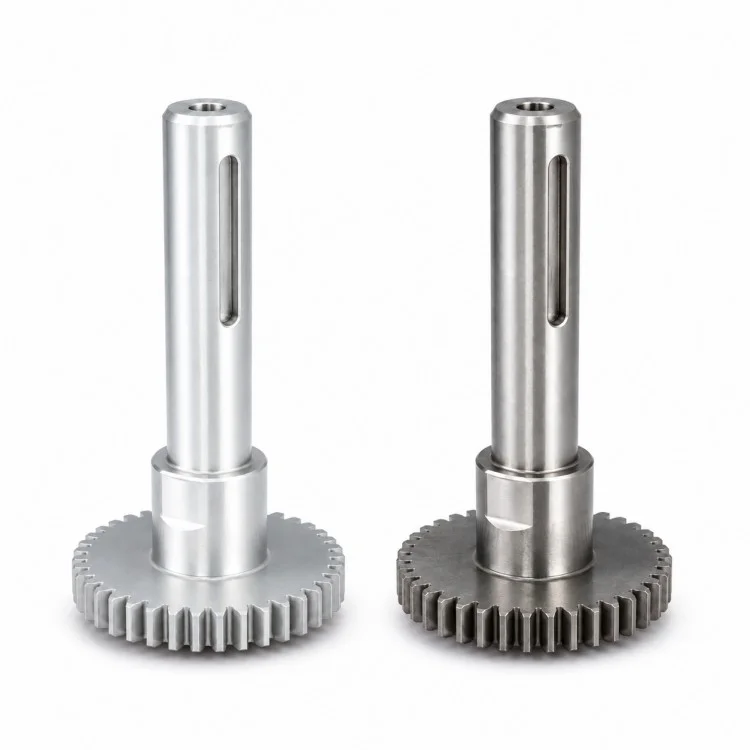

В проектах по трансмиссиям компания Xiangxing Xin является производителем прецизионных прямозубых валов с ЧПУ для интегрированных вращающихся компонентов, сочетающих в себе секцию шестерни с прямыми зубьями и ступенчатыми особенностями вала. Эта цельная конструкция может упростить интерфейс между шестерней и валом, позволяя при этом планировать шейки, заплечики и опорную точку шестерни вокруг одного и того же компонента.
Секция вала может иметь несколько диаметров, подшипниковые или установочные шейки, осевое отверстие, продольную прорезь и другие элементы сборки, указанные заказчиком. Для этого типа деталей внимание не ограничивается отдельными размерами; Взаимосвязь между осью шестерни, шейками вала и функциональными монтажными поверхностями также важна для сопряжения с подшипниками, муфтами или узлами трансмиссии.
Планирование процесса обычно начинается с исходных данных о вращении. Диаметры и уступы вала формируются в первую очередь или оставляются для последующей чистовой обработки в зависимости от чертежа, в то время как заготовка шестерни и секция зуба подготавливаются по требуемой ссылке. Затем фрезерование пазов, сверление и другие второстепенные элементы располагаются таким образом, чтобы каждый элемент оставался правильно связанным с геометрией главного вала.

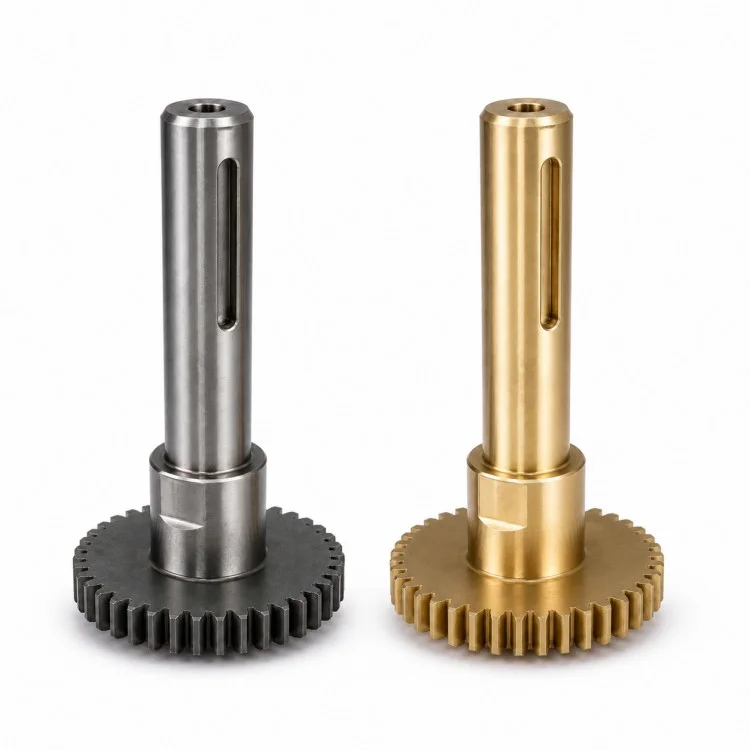

Материалы можно выбирать в зависимости от передаваемой нагрузки, требований к износу, коррозионной среды и последующей обработки. Если это технически целесообразно, можно использовать углеродистую сталь, легированную сталь, нержавеющую сталь, алюминиевый сплав, латунь или другие обрабатываемые материалы. Термическую обработку, шлифовку, нанесение покрытия или другие отделочные операции применяют только тогда, когда этого требует чертеж или фактическое применение.
Для контроля производства,Сямынь Сянсин Синь Промышленно-торговая компания, ОООможет сосредоточить контроль на диаметрах валов, размерах, связанных с шестернями, положениях заплечиков, местах отверстий, геометрии пазов и взаимном расположении функциональных поверхностей. Это делает компонент подходящим для OEM-оборудования, где точность передачи и повторяемость механической посадки должны учитываться вместе.

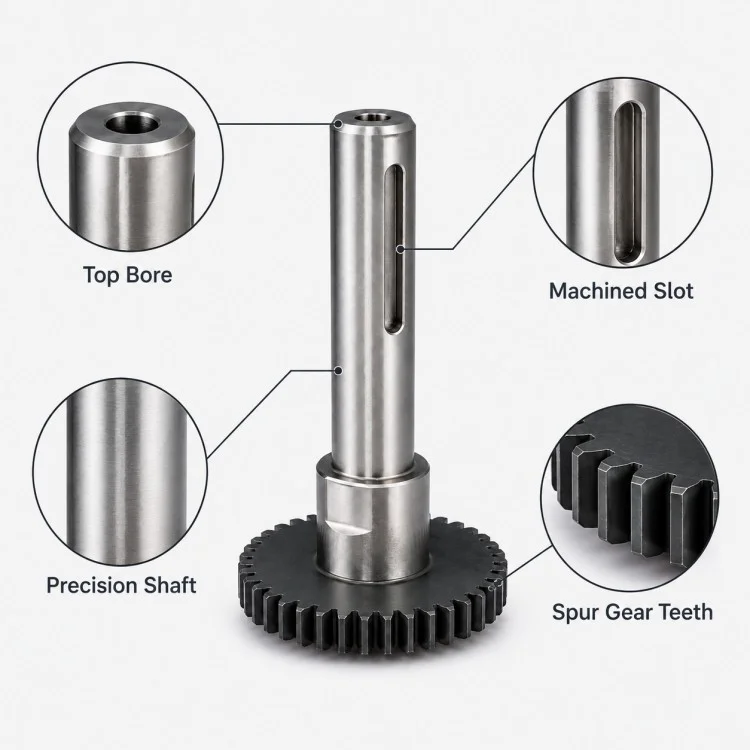

Секция шестерни и тело вала выполнены как один механический компонент, что снижает необходимость в отдельном интерфейсе соединения шестерни с валом в соответствующих конструкциях.
Ступенчатые шейки и заплечики могут быть предусмотрены для фиксации, опоры подшипников, осевого позиционирования или соединения с другими элементами трансмиссии.
Видимая осевая канавка может быть обработана до заданной ширины, длины, глубины и положения, если конструкция требует привода, позиционирования или сборки.
Для прецизионного вала цилиндрической шестерни, обработанного на станке с ЧПУ, позиционное соотношение между секцией шестерни и шейками главного вала можно рассматривать как часть общего плана обработки и контроля, а не как несвязанные элементы.
Материал и последующие процессы можно выбирать с учетом фактического крутящего момента, износа, коррозии и условий сборки вместо использования одного фиксированного решения по материалу для каждого проекта.

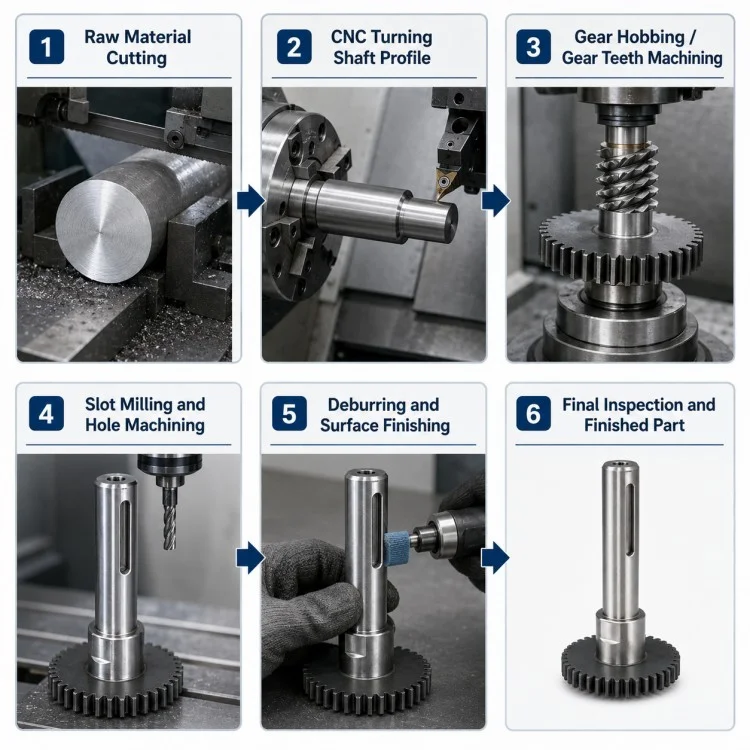

| Этап процесса | Основное внимание |
| Обзор чертежей и базовых данных | Определите опорную точку шестерни, шейки вала, заплечики, пазы и важные элементы сопряжения. |
| Подготовка сырья | Выберите подходящую заготовку в зависимости от материала и готовой геометрии. |
| Грубая токарная обработка | Определите основные диаметры вала, заплечики и геометрию заготовки шестерни. |
| Уточнение данных | Подготовьте привязки вращения для последующей обработки шестерен и валов. |
| Обработка зубьев шестерни | Изготовить профиль шестерни с прямыми зубьями по заданной геометрии. |
| Обработка деталей вала | Заполните необходимые шейки, ступеньки, торцы и элементы осевого отверстия. |
| Обработка пазов | Фрезеруйте продольную прорезь и другие невращательные элементы. |
| Дополнительная термическая обработка | Применяйте только в том случае, если указаны требования к твердости или механическим свойствам. |
| Финишная обработка/шлифовка | При необходимости обработайте важные шейки или функциональные поверхности. |
| Удаление заусенцев и финишная обработка | Удалите острые края и выполните указанную обработку поверхности. |
| Заключительная проверка | Проверьте размеры шестерни, шейки вала, положение паза и особенности сопряжения. |
| Сравнение | Интегрированный механически обработанный вал-шестерня | Отдельная шестерня + вал в сборе |
| Структура компонента | Шестерня и вал изготовлены как одна деталь | Два или более отдельных компонента |
| Интерфейс сборки | Меньше интерфейсов соединения шестерни с валом | Требуется дополнительный метод подключения |
| Базовое планирование | Снаряжение и журналы могут использовать одну общую стратегию базовых данных. | Отношение базовых точек также зависит от сборки |
| Количество деталей | Уменьшенное количество компонентов, где это применимо | Еще отдельные детали |
| Гибкость дизайна | Характеристики вала, шестерни и паза можно согласовать на одном чертеже. | Для каждого компонента могут потребоваться отдельные спецификации. |
| Обслуживание | Весь блок обычно рассматривается как один компонент | Отдельные детали иногда можно заменять отдельно. |
| Лучшее использование | OEM-конструкции, предназначенные для интегрированной трансмиссии | Системы, спроектированные на основе сменных компонентов шестерни/вала. |
Да. Пожалуйста, предоставьте требуемую геометрию шестерни и соответствующий технический чертеж, чтобы можно было вместе рассмотреть сечение зуба и требования к сопряжению.
Да. Диаметры шейки, ступенчатые секции, уступы и общая длина могут быть изготовлены на основе фактических сопряжений подшипников и узлов.
Да. Его ширина, длина, глубина и расположение могут соответствовать утвержденному чертежу. Фактическая функция должна быть подтверждена на основе дизайна клиента перед производством.
Нет. Термическая обработка зависит от материала, твердости, износа и механических требований. Его следует включать только в том случае, если этого требуют конструкция или условия эксплуатации.
Помимо материала и количества, покупатели должны предоставить данные о шестернях, диаметры валов, общую длину, размеры отверстий и пазов, допуски, требования к термообработке и критические сопрягаемые поверхности.
Да. Для нестандартных деталей трансмиссии проверка прототипа может использоваться для подтверждения требований к обработке и сборке перед переходом к повторным партиям.
Потенциально да, но смена материала может повлиять на обработку, прочность, характеристики износа и последующую обработку. Поэтому материал должен быть подтвержден вместе с требованиями к применению.
Что касается интегрированных деталей трансмиссии, компания Xiamen Xiangxing Xin Industry and Trade Co., Ltd. предоставляет компании Xiangxing Xin прямой производственный контроль над проектами прецизионных прямозубых валов с ЧПУ, начиная с проверки процесса и заканчивая повторным производством.
Вместо того, чтобы рассматривать шестерню, шейки, уступы и паз как отдельные несвязанные элементы, маршрут обработки можно планировать с учетом их функциональной связи в пределах одной детали.
Перед началом производства команда может сосредоточиться на размерах, которые влияют на фактическую трансмиссию и сборку, включая шейки вала, секцию зубьев, заплечики, отверстия, пазы и сопрягаемые поверхности.
OEM-проекты не ограничиваются каталожными валами-шестернями. Длина вала, ступенчатые диаметры, конфигурация пазов, конечные характеристики и геометрия шестерни могут соответствовать утвержденной конструкции заказчика.
Для новых компонентов трансмиссии можно использовать начальный этап механической обработки для проверки соответствия и функциональных требований перед созданием условий повторного производства.
Токарную обработку, обработку зубьев шестерен, сверление, фрезерование пазов, дополнительную термообработку и чистовую обработку можно координировать в соответствии с фактическим маршрутом детали, а не заставлять каждый проект выполнять одну и ту же последовательность процессов.
Сянсин Синьможет организовать проверку особенностей, важных для сборки и передачи, вместо того, чтобы полагаться только на общие внешние размеры.
