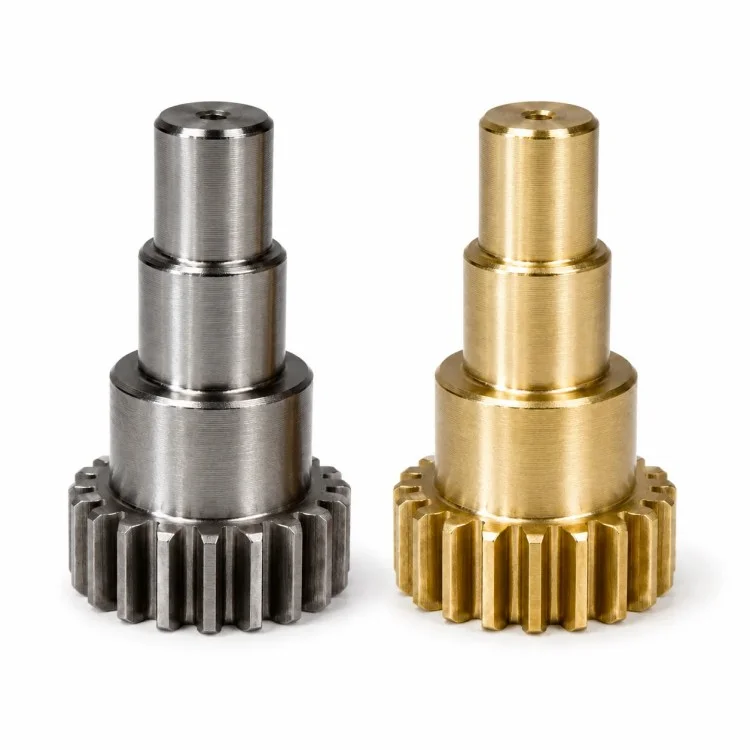

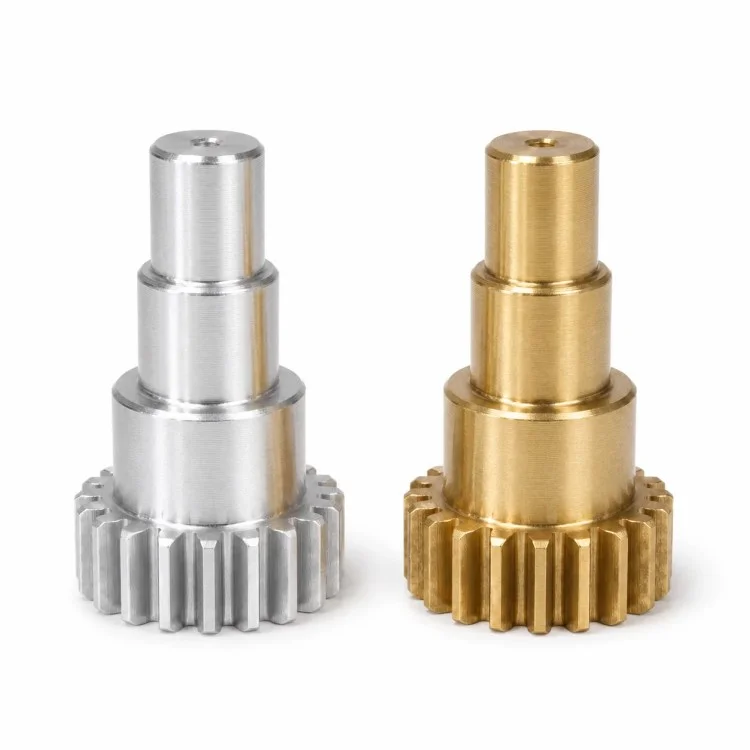

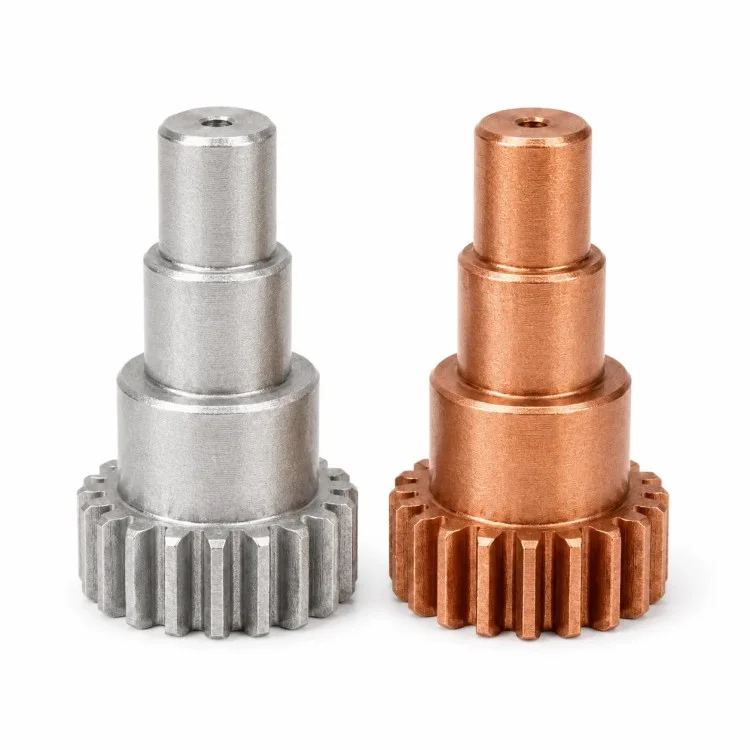

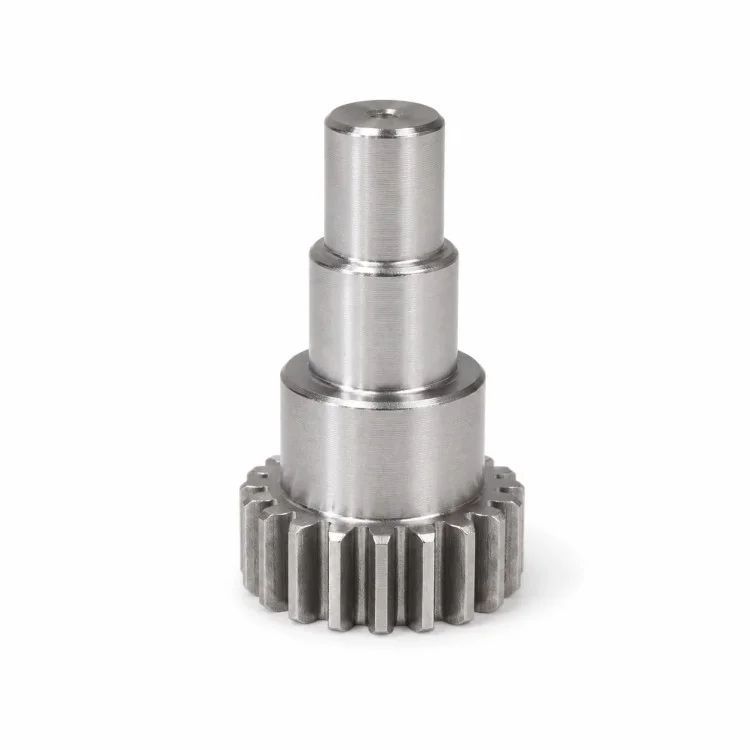

Для проектов OEM-трансмиссий компания Xiangxing Xin является производителем прецизионных ступенчатых цилиндрических валов с ЧПУ, специализирующимся на интегрированных вращающихся компонентах, где зацепление шестерни и положение вала должны контролироваться одновременно. Прямозубая шестерня обрабатывается как часть того же компонента, что и ступенчатый вал, создавая прямую механическую связь между зубчатой частью и вращающимися шейками.

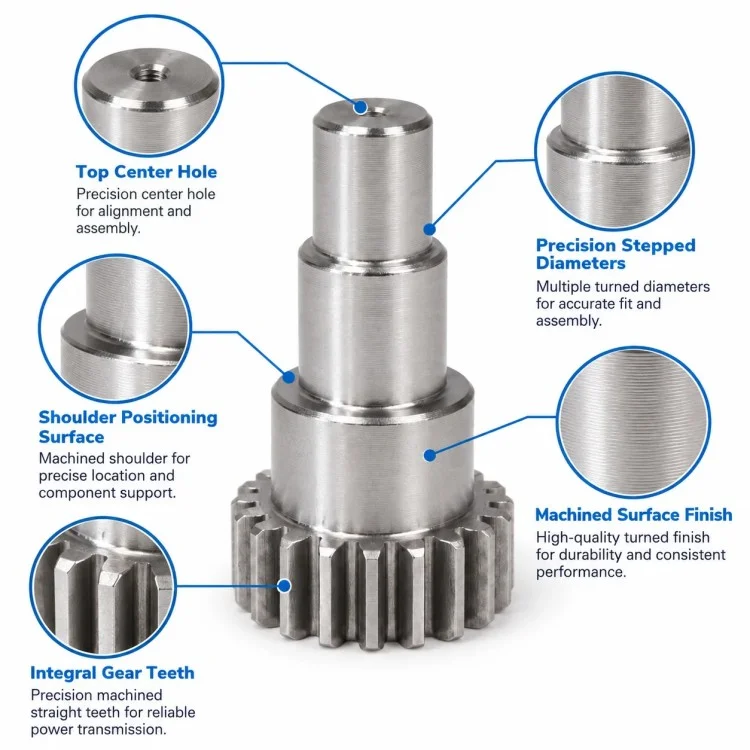

Валы нескольких диаметров над шестерней могут выполнять различные функции в сборке. Одна шейка может устанавливать подшипник или втулку, другая может обеспечивать структурную поддержку, а меньшая концевая секция может служить дополнительной областью позиционирования или соединения. Небольшое осевое отверстие, видимое на конце, также может быть изготовлено в соответствии с функциональными требованиями заказчика, а не рассматриваться как стандартная функция.
Основным преимуществом этой конструкции является то, что передача крутящего момента и расположение вала интегрированы в одну заготовку. Это позволяет избежать добавления отдельного соединения шестерни с валом, когда исходная конструкция машины требует цельного компонента, но это также означает, что секция шестерни, диаметры шейки и осевые заплечики должны планироваться на основе последовательной стратегии исходных данных.
В зависимости от нагрузки, износа и условий эксплуатации можно выбрать подходящую нержавеющую сталь, углеродистую сталь, легированную сталь, алюминиевый сплав или другие обрабатываемые материалы. Термическую обработку, поверхностное упрочнение, шлифовку или нанесение покрытия следует производить только тогда, когда этого требуют чертеж и условия эксплуатации.
Сямынь Сянсин Синь Промышленно-торговая компания, ОООможет организовать проверку размеров шестерен, диаметров шеек, расстояния между буртиками, общего биения и критических зон сопряжения, чтобы готовый компонент оценивался как целостная часть трансмиссии, а не как шестерня и вал по отдельности.
| Параметр | Подробности |
| Название продукта | Прецизионный вал ступенчатой цилиндрической шестерни с ЧПУ |
| Бренд | Сянсин Синь |
| Компания | Сямынь Сянсин Синь Промышленно-торговая компания, ООО |
| Тип продукта | Интегрированный вал ступенчатой цилиндрической шестерни |
| Тип шестерни | Внешняя цилиндрическая шестерня |
| Данные о зубах | Согласно чертежу клиента |
| Модуль/ДП | Согласно спецификации шестерни |
| Количество зубов | Согласно рисунку |
| Конструкция вала | Многошаговые журналы |
| Диаметры журналов | По функциональным соответствиям |
| Позиции плеч | Согласно размерам сборки |
| Концевое отверстие | Согласно дизайну клиента |
| Материал | Нержавеющая сталь, углеродистая/легированная сталь, алюминий и т. д. |
| Термическая обработка | Доступно, если указано |
| Шлифование | Применяется к выбранным журналам при необходимости |
| Обработка поверхности | По материалу и применению |
| Производственная основа | 2D-чертеж/3D-модель/образец |

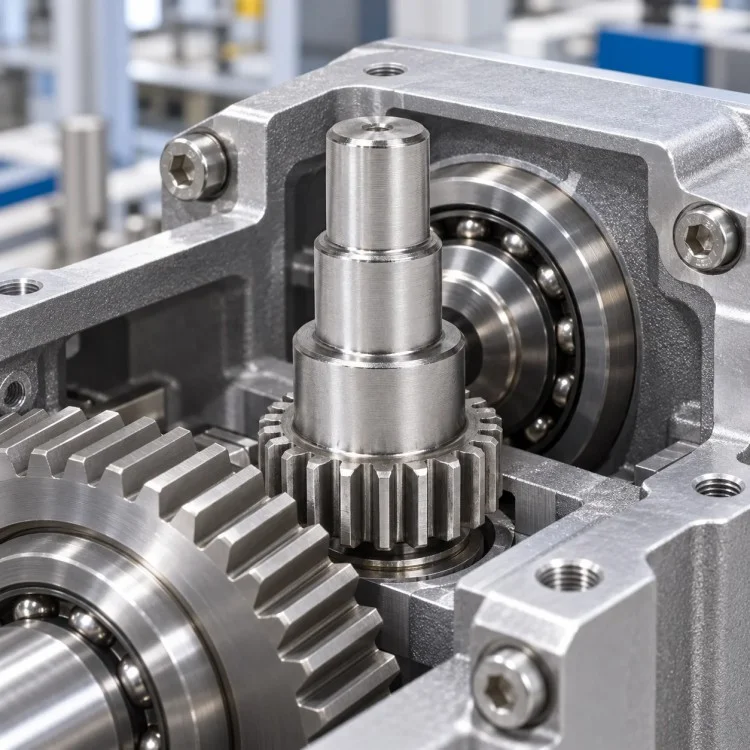

| Типичное применение | Коробка передач, автоматизация, трансмиссионное оборудование, OEM-оборудование |
Для этого прецизионного вала прямозубой ступенчатой шестерни, обработанного на станке с ЧПУ, нарезание зубьев и обработка вала должны быть связаны через общую опорную точку вращения, чтобы секция зуба оставалась правильно связанной с функциональными шейками.

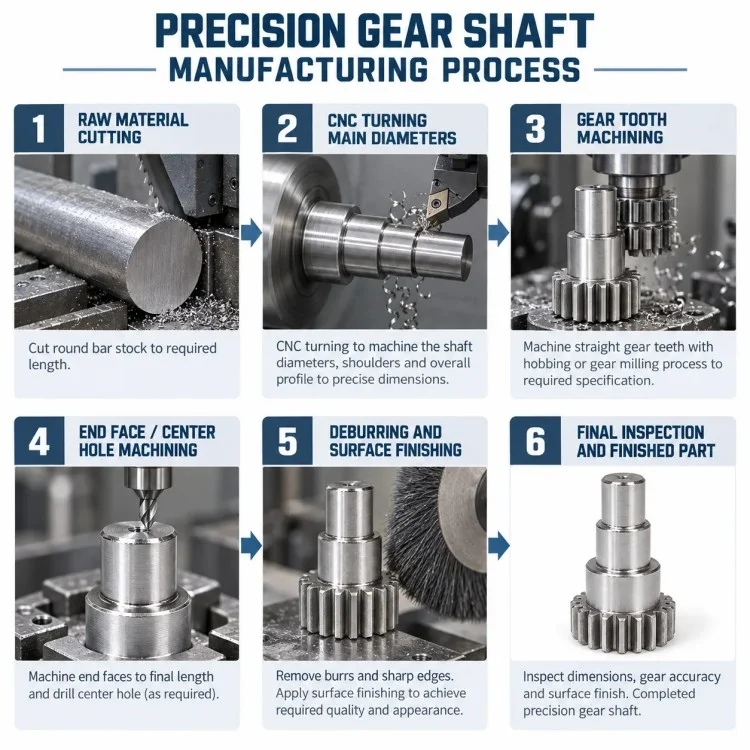

| Этап процесса | Главная контрольная точка |
| Обзор данных о чертежах и механизмах | Подтвердите модуль/DP, количество зубьев, посадки вала и критические исходные данные. |
| Подготовка материала | Подготовьте подходящий пруток, поковку или указанное сырье. |
| Грубая токарная обработка | Определите общий профиль вала и заготовку шестерни. |
| Шаг поворота | Обработка цапф различных диаметров и положений уступов |
| Отделка заготовки шестерни | Подготовьте требуемый наружный диаметр шестерни и ориентиры торцов. |
| Резка цилиндрических шестерен | Изготовить внешние прямые зубы по утвержденным данным. |
| Обработка конечного элемента | Полное торцевое отверстие, фаска или другие указанные детали. |
| Дополнительная термическая обработка | Применяется в соответствии с требованиями прочности и износа. |
| Завершение точения/шлифования | При необходимости восстановите или доработайте прецизионные журналы. |
| Удаление заусенцев | Удалите заусенцы с кромок шестерен и переходов вала. |
| Заключительная проверка | Проверьте размеры шестерен, шейки, осевое расстояние и особенности, связанные с биением. |
| Элемент сравнения | Интегрированный вал шестерни | Отдельная шестерня + вал в сборе |
| Отношения шестерня/вал | Встроенный в один компонент | Зависит от вторичной сборки |
| Интерфейс подключения | Отсутствие отдельного соединения ступицы с валом в цельной конструкции. | Требуется шпонка, шлицевая посадка, посадка с натягом или другое соединение. |
| Осевое расположение | Определяется непосредственно обработанными плечами | Зависит от нескольких собранных частей |
| Количество компонентов | Ниже | Выше |
| Этапы сборки | Уменьшенный | Требуется установка дополнительного редуктора |
| Привязка к журналу | Можно контролировать во время производства. | Влияет на точность установки шестерни |
| Гибкость замены | Ниже | Отдельные детали могут быть заменены по отдельности. |
| Лучшее использование | OEM-конструкции, требующие встроенной трансмиссии | Модульные или сервисно-ориентированные сборки |
Да. Если на чертеже указана целостная конструкция и маршрут подачи материала подходит, заготовку шестерни и ступенчатый вал можно изготовить из одной заготовки.
Да. Для посадочных мест подшипников, фиксирующих шеек и общих диаметров опор могут использоваться допуски, соответствующие их фактическому назначению.
Пожалуйста, укажите модуль или DP, количество зубьев, угол давления, ширину лицевой поверхности, материал, термообработку, требования к качеству шестерни и информацию о сопряжении, если таковая имеется.
Да, если требуемая посадка, стабильность размеров или качество поверхности требуют шлифовки.
Да. Диаметр, глубина и функция должны соответствовать чертежу заказчика.
Да. Легированную сталь можно рассматривать, когда применение требует более высокой прочности или особых характеристик термообработки.
Типичные критические элементы могут включать размеры, относящиеся к шестерне, шейки подшипника, расстояния за плечами, биение между шестернями и сопрягаемые поверхности, но окончательный план контроля должен соответствовать чертежу заказчика.
Для составных компонентов трансмиссии компания Xiamen Xiangxing Xin Industry and Trade Co., Ltd. применяет процесс Xiangxing Xin для поддержки проектов прецизионных ступенчатых прямозубых зубчатых валов, обработанных на станке с ЧПУ, от анализа данных шестерни до проверки прототипа и повторного производства.
Вместо того, чтобы рассматривать прямозубую шестерню и вал как несвязанные элементы, маршрут обработки можно разработать вокруг одной точки отсчета вращения и одной концепции функциональной сборки.

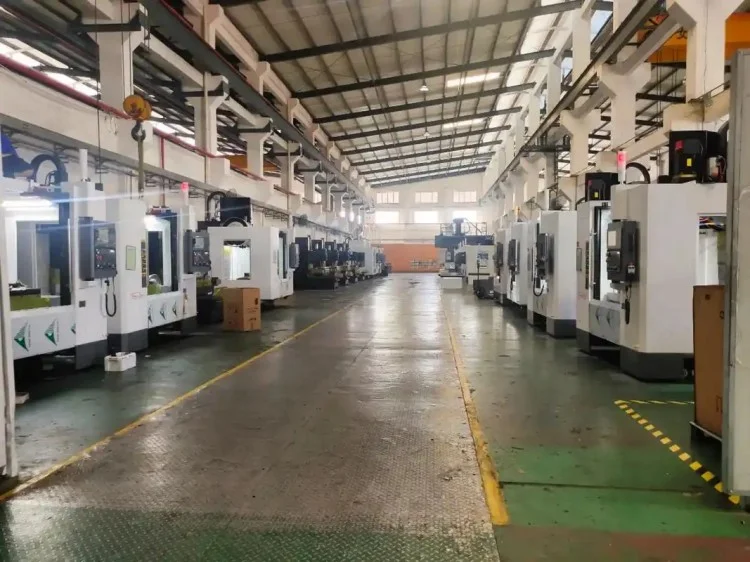

Завод может координировать многоэтапную токарную обработку, подготовку шестерен, обработку зубьев и последующую чистовую обработку в соответствии с фактическим проектом детали.
Посадочные места подшипников и установочные шейки могут подвергаться более тщательному контролю и окончательной обработке, а для некритических опорных секций могут использоваться соответствующие общие допуски.
Когда стальным деталям требуется твердость или износостойкость, в технологический процесс можно включить термообработку вместе с планированием припусков для последующей чистовой обработки.
Возможна поддержка заказов на единичные прототипы, что позволяет проверить зацепление шестерен, посадку вала и сборку оборудования перед началом серийного производства.
После утверждения первого образца критические размеры вала, обозначения шестерен и контрольные точки можно сохранить для последующих партий, чтобы улучшить согласованность.
