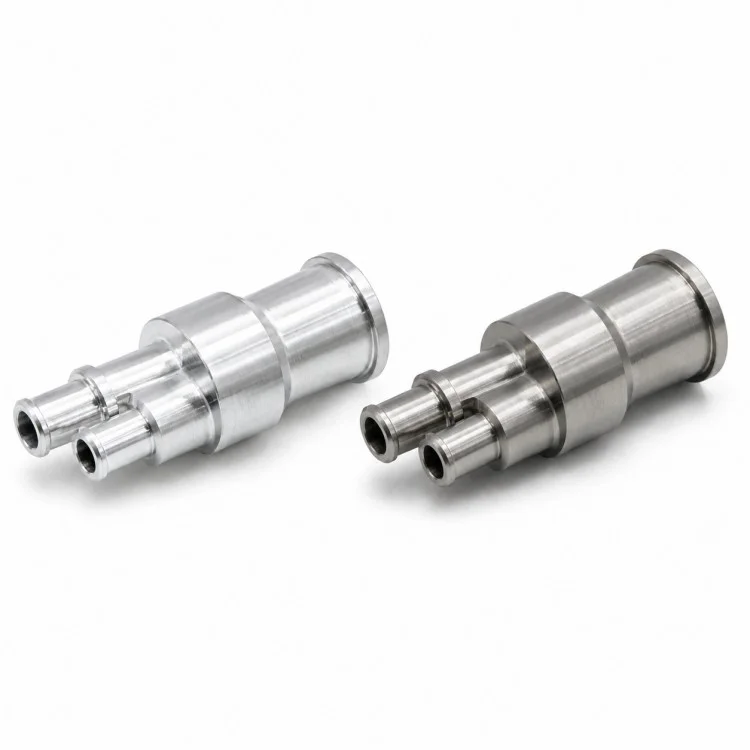

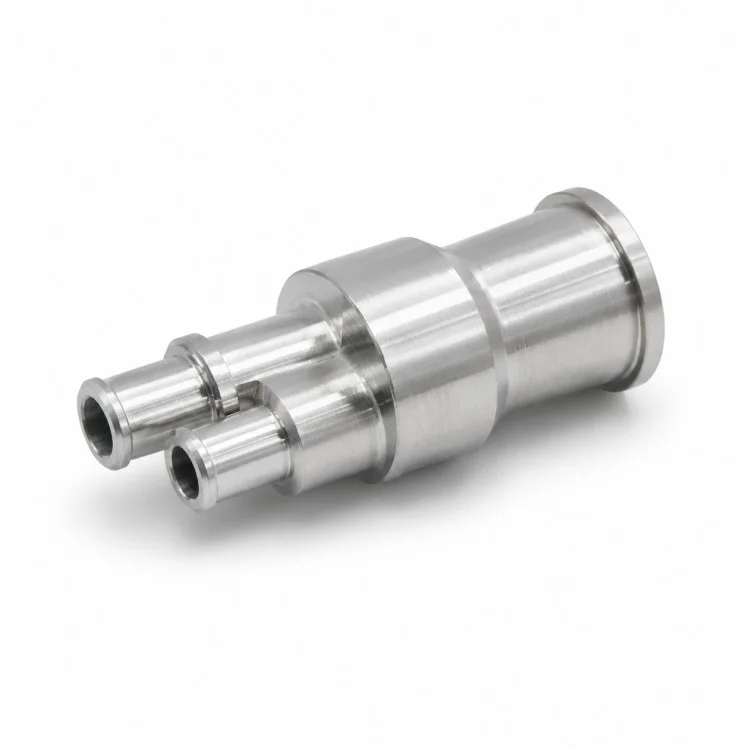

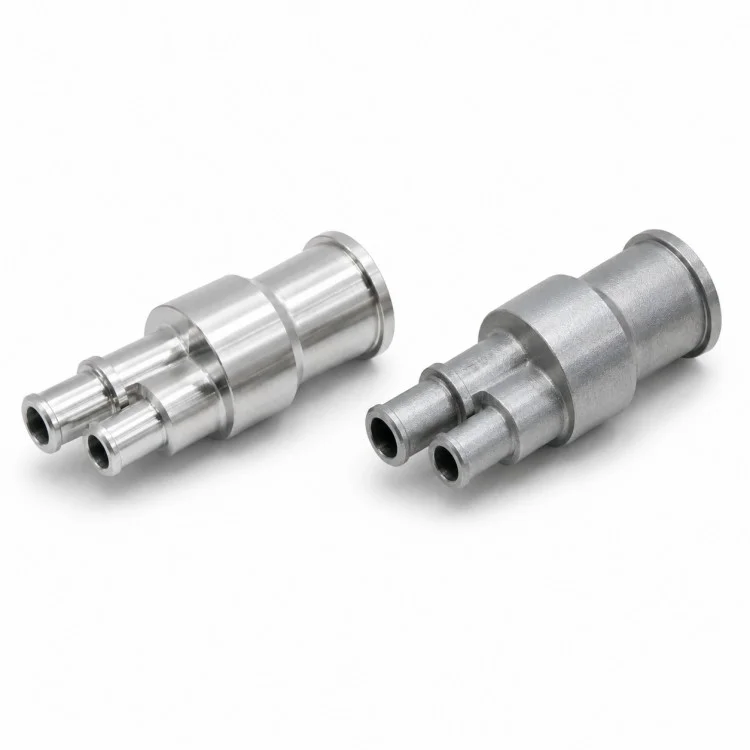

Xiangxing Xin — производитель прецизионных двухпортовых соединителей манифольда с ЧПУ для компактных компонентов, в которых два прохода, несколько диаметров и несколько ссылок на сборку должны быть интегрированы в один обработанный корпус. Двойные передние порты могут соединяться с ответными трубками, втулками или другими компонентами, разработанными заказчиком, а более крупный ступенчатый корпус обеспечивает структурную поддержку и поверхности для позиционирования.
Два порта — это не просто повторяющиеся цилиндрические элементы. Их межосевое расстояние, относительная высота, размер отверстия и расположение к основному корпусу могут напрямую влиять на последующую сборку. По этой причине при механической обработке и проверке следует рассматривать секцию с двумя портами как одну функциональную группу, а не проверять каждое отверстие отдельно.

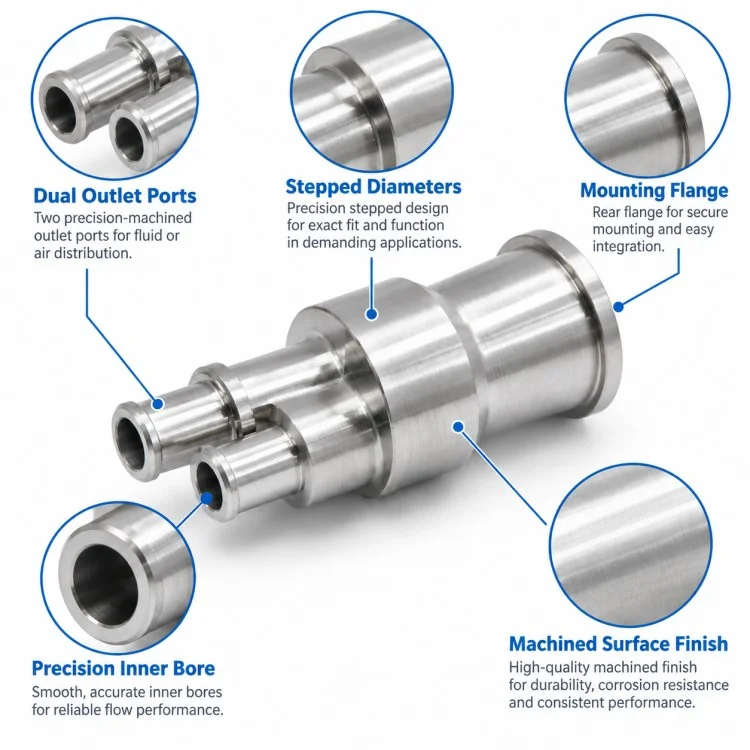

За областью порта компонент проходит несколько диаметров, прежде чем достичь заднего фланца. Эти плечи могут служить ориентирами для установки, пределами вставки или позициями сопряжения в более крупной механической системе. Задний фланец также может использоваться в качестве осевого упора или опорного элемента в зависимости от конструкции заказчика.
Выбор материалов и процессов должен соответствовать реальной рабочей среде. Алюминиевые сплавы подходят там, где важны меньший вес и хорошая обрабатываемость, в то время как нержавеющая сталь, легированная сталь, латунь или материалы на основе меди могут быть выбраны с учетом различных требований к прочности, коррозии, проводимости или применению. Обработка поверхности и дополнительная отделка могут быть выполнены в соответствии с утвержденной спецификацией.
Для контроля производства,Сямынь Сянсин Синь Промышленно-торговая компания, ОООможет сосредоточить контроль на межцентровом расстоянии двух портов, размерах отдельных отверстий, ступенчатых наружных диаметрах, расположении заплечиков, положении фланца и других элементах сопряжения, определенных на чертеже, что помогает готовой детали войти в сборку заказчика с меньшим количеством корректировок размеров.
| Параметр | Подробности |
| Название продукта | Прецизионный двухпортовый соединитель коллектора с ЧПУ |
| Бренд | Сянсин Синь |
| Компания | Сямынь Сянсин Синь Промышленно-торговая компания, ООО |
| Структура | Двухпортовый интегрированный механически обработанный корпус |
| Основной процесс | Токарная обработка с ЧПУ / Фрезерование / Токарно-фрезерный станок |
| Количество портов | 2 или согласно чертежу |
| Диаметр порта | Согласно рисунку |
| Расстояние до центра порта | Согласно дизайну клиента |
| Внутреннее отверстие | Обработка до требуемого диаметра и глубины |
| Структура тела | Многоступенчатое цилиндрическое тело |
| Задняя особенность | Фланец/заплечик согласно спецификации |
| Материал | Алюминий, нержавеющая сталь, углеродистая/легированная сталь, латунь, медь и т. д. |
| Общая толерантность | Обычно ±0,01 мм |
| Критическая толерантность | Может контролироваться более жестко в соответствии с требованиями чертежа |
| Шероховатость поверхности | Ra3.2/1,6/0,8/0,4 по требованию |
| Обработка поверхности | По материалу и применению |
| Форматы чертежей | PDF, DWG/DXF, STEP/IGES, SolidWorks |
| минимальный заказ | 1 шт. |
| Время выполнения прототипа | Обычно 3–5 дней |
Два соединительных канала объединены в один обработанный корпус, что позволяет сократить количество отдельных компонентов, необходимых в сборках, спроектированных вокруг встроенного разъема.
Позиционное соотношение между обоими портами можно обрабатывать и проверять как функциональную группу, что особенно важно, когда они напрямую соединяются с другим двухпортовым компонентом.
Ступенчатый корпус обеспечивает несколько возможных посадочных поверхностей. Различные диаметры и выступы могут быть назначены для функций вставки, опоры, уплотнения или осевого позиционирования в соответствии с чертежом заказчика.

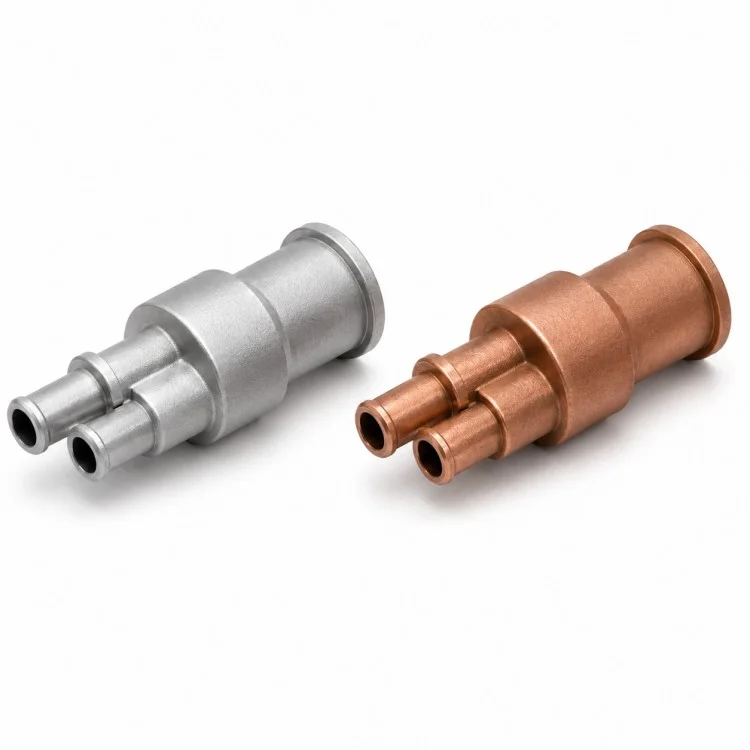

Одна и та же структурная концепция может быть изготовлена из различных металлов, поддающихся механической обработке, в зависимости от прочности, веса, коррозионной стойкости, проводимости и требований к условиям эксплуатации.
Для прецизионного двухпортового соединителя коллектора с ЧПУ проверка может сосредоточиться на размерах, которые влияют на фактическую сборку, а не применять неоправданно жесткие допуски к каждой поверхности.
| Элемент сравнения | Цельный двухпортовый механически обработанный корпус | Многокомпонентный соединитель в сборе |
| Основная структура | Интегрированный | Несколько отдельных компонентов |
| Расположение порта | Обработаны в одном корпусе | Под влиянием сборки |
| Расстояние до центра | Непосредственное управление во время обработки | Может накапливаться отклонение сборки |
| Количество компонентов | Ниже | Выше |
| Монтажные работы | Уменьшенный | Дополнительные этапы сборки |
| Совместные интерфейсы | Меньше | Больше интерфейсов подключения |
| Пользовательская геометрия | Легко следовать чертежу OEM | Зависит от доступных стандартных компонентов |
| Обслуживание | Обычно заменяется весь корпус | Отдельные детали могут быть заменены |
Да. Эти два отрывка не обязательно должны быть идентичными. Диаметр порта, глубина, толщина стенки и межосевое расстояние могут соответствовать чертежу заказчика.
Да. Межосевое расстояние можно рассматривать как критический функциональный размер, поскольку оно напрямую влияет на установку сопрягаемых деталей.
Материал может быть выбран в соответствии с применением, включая алюминиевые сплавы, нержавеющие стали, углеродистые или легированные стали, латунь, медь и другие подтвержденные обрабатываемые материалы.
Xiangxing Xin может поддерживать производство прототипов, начиная с 1 штуки, для пользовательских компонентов на основе чертежей.
Условия оплаты и доступные способы оплаты подтверждаются в предложении или счете-проформе в зависимости от стоимости заказа и этапа сотрудничества. Пожалуйста, свяжитесь с нами для выбора подходящего варианта для вашего заказа.
Полезны 2D-чертежи в формате PDF или DWG/DXF, а также 3D-файлы, такие как STEP, IGES или SolidWorks. Пожалуйста, также укажите материал, количество, критические допуски и требования к обработке поверхности.
Для проектов OEM-соединителей и коллекторов компания Xiamen Xiangxing Xin Industry and Trade Co., Ltd. предоставляет Xiangxing Xin прямую производственную поддержку для прецизионного двухпортового соединителя манифольда с ЧПУ, включая проверку чертежей, токарную обработку, фрезерование, проверку и повторное производство.

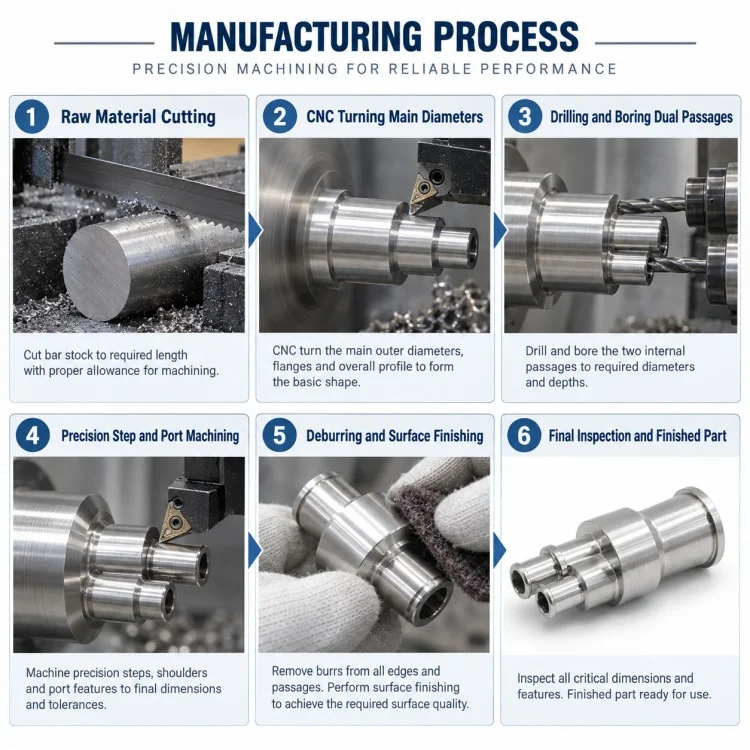

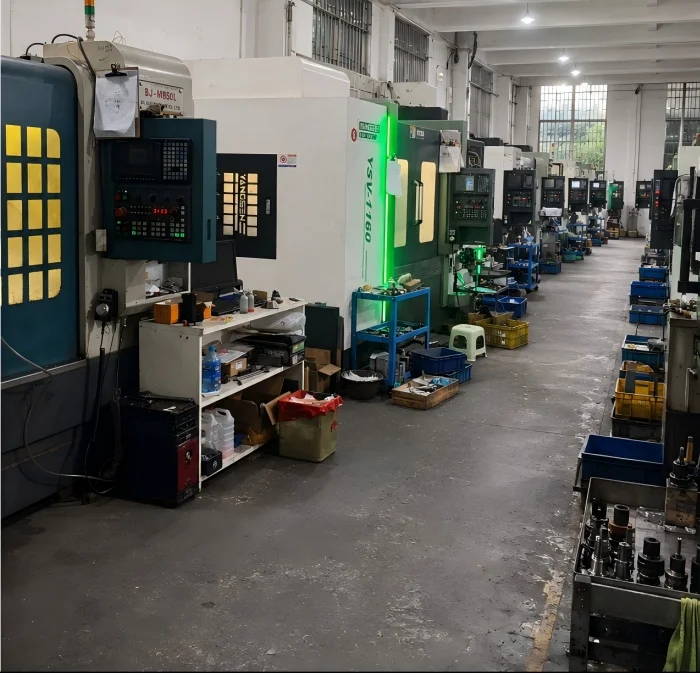

Завод оснащен токарными и токарно-фрезерными станками с ЧПУ, позволяющими комбинировать концентрические цилиндрические поверхности со смещенными отверстиями, двойными портами и дополнительными обрабатываемыми деталями в скоординированном процессе.
Возможности 3-, 4- и 5-осевой обработки обеспечивают дополнительную гибкость, когда корпус соединителя содержит боковые отверстия, угловые элементы, неправильное расположение портов или требуется вторичное фрезерование.
Минимальный объем заказа может начинаться с 1 штуки, что облегчает клиентам проверку соответствия портов, межосевого расстояния и взаимосвязей сборки, прежде чем переходить к производству.
Общая обработка обычно может достигать ±0,01 мм, тогда как для отдельных критических областей можно оценить более жесткие требования ±0,005–0,002 мм в зависимости от материала, геометрии и условий контроля.
Вместо того, чтобы сосредотачиваться только на внешнем виде, при проверке можно отдать приоритет функциональным размерам, таким как диаметр порта, расстояние между центрами, концентричность, расположение плеч и сопрягаемые поверхности.
Для подходящих проектов с подтвержденными чертежами и материалами изготовление образцов обычно может быть организовано в течение 3–5 дней, что помогает OEM-клиентам сократить цикл проверки конструкции.
