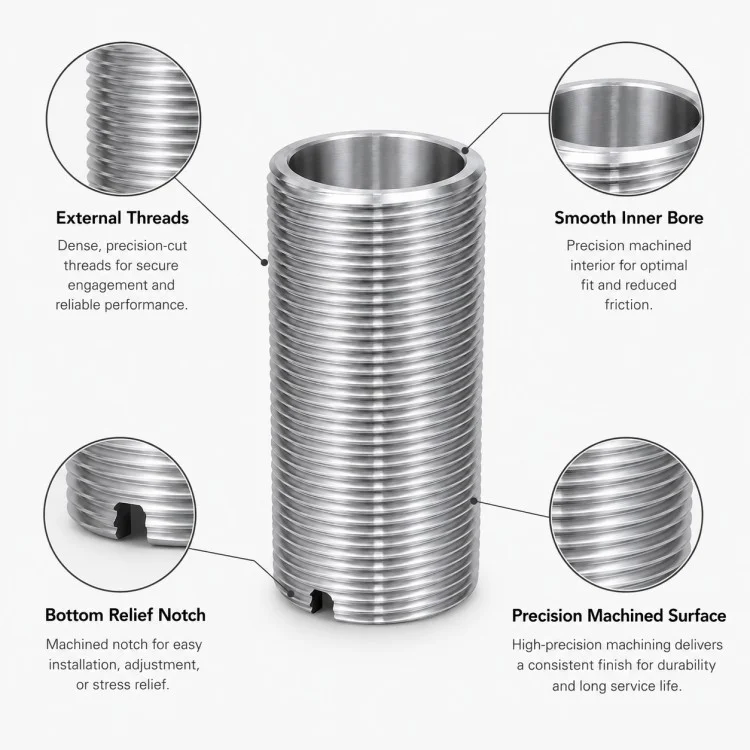

Сянсин Синь, производитель прецизионных гильз с внешней резьбой на станках с ЧПУ, производит цилиндрические компоненты с наружной резьбой для систем механического крепления, регулировки, позиционирования и соединения. Конструкция сочетает в себе гладкое внутреннее отверстие и длинную внешнюю резьбовую часть, что позволяет детали взаимодействовать с сопрягаемой внутренней резьбой, сохраняя при этом внутренний проход или установочное отверстие.
Внешний диаметр резьбы, шаг, длина резьбы и зазор на конце могут быть изготовлены по утвержденному техническому чертежу. Внутреннее отверстие, торцевые поверхности и цилиндрические опорные поверхности также могут быть обработаны в соответствии с требованиями сопряжения. При необходимости для установки, ориентации или сборки можно добавить установочную выемку, слот для привода или другую функциональную особенность.
Токарная обработка с ЧПУ подходит для изготовления основной цилиндрической геометрии, отверстия, торцевых поверхностей и наружной резьбы. Дополнительное фрезерование может использоваться для пазов, выемок или невращательных элементов. В зависимости от применения можно оценить нержавеющую сталь, углеродистую сталь, алюминиевый сплав, латунь, медь или другие обрабатываемые металлы.
Сямынь Сянсин Синь Промышленно-торговая компания, ОООподдерживает проверку чертежей, проверку прототипа и повторное производство. Важными объектами контроля могут быть диаметр резьбы, шаг, размер отверстия, размеры, связанные с соосностью, общая длина и сопрягаемые поверхности в соответствии с утвержденной технической документацией.
Для механических систем, требующих длинной области резьбового соединения и компактной цилиндрической конструкции соединения, этот резьбовой компонент может быть изготовлен вокруг фактического интерфейса оборудования, а не ограничиваться стандартными размерами по каталогу.
| Параметр | Подробности |
| Название продукта | Прецизионная втулка с внешней резьбой, обработанная на станке с ЧПУ |
| Бренд | Сянсин Синь |
| Компания | Сямынь Сянсин Синь Промышленно-торговая компания, ООО |
| Тип продукта | Втулка с внешней резьбой/втулка с наружной резьбой |
| Структура | Полый цилиндрический корпус с внешней резьбой |
| Производство | Токарная обработка с ЧПУ, нарезание резьбы, сверление/расточка, опциональное фрезерование |
| Внешний диаметр | Согласно чертежу клиента |
| Диаметр отверстия | Согласно чертежу клиента |
| Внешняя резьба | Согласно требуемой спецификации |
| Шаг резьбы | Согласно чертежу клиента |
| Длина резьбы | Согласно чертежу клиента |
| Общая длина | Согласно чертежу клиента |
| Конечная функция | Фаска/выемка/расположение выемки по мере необходимости |
| Материал | Согласно чертежу и применению |
| Толерантность | По функциональным требованиям |
| Поверхностная обработка | Механическая обработка или специальная обработка |
| Приложение | Механическое соединение, позиционирование, регулировка, промышленная сборка |
| Тип производства | На основе чертежей/на основе образцов |
| минимальный заказ | Требуется подтверждение |
| Время выполнения | Подтверждено после проверки чертежа |
| Инспекция | Согласно утвержденному техническому чертежу |

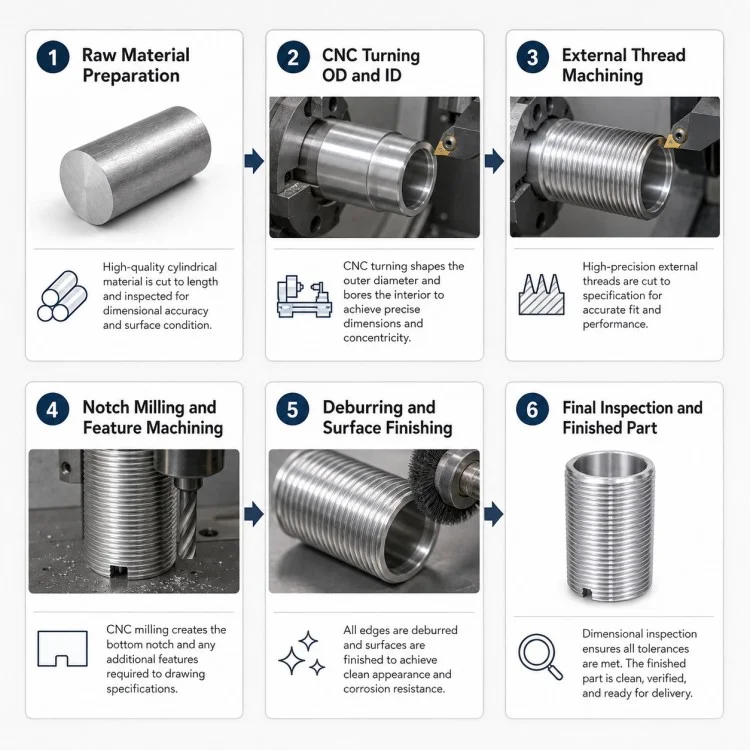

| Этап процесса | Описание |
| Обзор чертежей | Подтвердите требования к резьбе, отверстию, длине, допускам и сопряжению. |
| Подготовка материала | Подготовьте подходящий стержень или трубчатый материал. |
| Токарная обработка с ЧПУ | Наружный диаметр станка, торцы и цилиндрические ссылки |
| Обработка отверстий | Просверлите, расточите или обработайте внутреннее отверстие. |
| Внешняя резьба | Изготовить резьбу необходимого диаметра, шага и длины. |
| Рельефная/конечная обработка | Полная разгрузка резьбы, фаски и концевые переходы |
| Фрезерование пазов/выемок | При необходимости машина находит выемку или другие невращающиеся элементы. |
| Удаление заусенцев | Удаление заусенцев и острых кромок |
| Отделка поверхности | Нанесите указанную отделку в соответствии с материалом и применением. |
| Инспекция | Проверьте размеры резьбы, отверстие, длину и сопрягаемые поверхности. |
| Очистка и упаковка | Очистите и защитите готовые детали перед отправкой. |
Прецизионная втулка с внешней резьбой, обработанная на станке с ЧПУ, подходит для проектов, требующих особого зацепления резьбы, размеров отверстия и особенностей установки, которые могут не обеспечиваться стандартными резьбовыми втулками.
| Элемент сравнения | Машинное решение Сянсин Синь | Стандартная резьбовая втулка |
| Внешняя резьба | Изготавливается по чертежу проекта | Ограничено доступными стандартными размерами. |
| Длина резьбы | Регулируется в соответствии с фактическими требованиями к участию | Обычно исправлено |
| Внутреннее отверстие | Настраивается в соответствии с сопрягаемым компонентом | Стандартный размер отверстия |
| Общая длина | Изготовлено для фактического места установки | Ограниченные размеры каталога |
| Выемка/слот | Может быть добавлен в соответствии с потребностями сборки | Часто недоступен |
| Материал | Подбирается по условиям проекта | Обычно ограничивается стандартными оценками. |
| Адаптивность OEM | Подходит для специальных механических интерфейсов | В основном используется для сборки общего назначения. |
Да. Диаметр, шаг, форма резьбы и эффективная длина резьбы могут быть изготовлены по утвержденному чертежу.
Да. Диаметр отверстия, глубина и соответствующие размеры сопряжения могут быть изготовлены в соответствии с фактической конструкцией сборки.
Да. Ширина, глубина, положение и форма выреза могут быть отрегулированы в соответствии с функциональными требованиями.
В зависимости от применения можно оценить нержавеющую сталь, углеродистую сталь, алюминиевый сплав, латунь, медь и другие обрабатываемые металлы.
Пожалуйста, предоставьте чертеж или 3D-модель, материал, спецификацию резьбы, количество, допуски, требования к поверхности и информацию о применении.
Да. Производство прототипа можно оценить после подтверждения требований к чертежу и механической обработке.
Диаметр, шаг и состояние сопряжения резьбы можно проверить в соответствии с указанным стандартом резьбы и утвержденными техническими требованиями.
Для проектов нестандартных резьбовых компонентов:Сянсин Синьобеспечивает прямое заводское производство втулок с внешней резьбой, обработанных на станках с ЧПУ, через компанию Xiamen Xiangxing Xin Industry and Trade Co., Ltd., поддерживая техническую координацию от проверки чертежей до повторного производства.
Характеристики резьбы, размеры отверстия, общая длина, допуски и требования к сопряжению могут быть подтверждены непосредственно у группы обработки.
2D-чертежи, 3D-модели и физические образцы можно использовать для разработки нестандартных цилиндрических резьбовых деталей.
Нарезание наружной резьбы, растачивание, торцовая обработка и дополнительное фрезерование пазов или надрезов могут быть скоординированы в рамках одного производственного проекта.
Материалы можно оценить по механической прочности, коррозионной стойкости, условиям износа, проводимости и условиям эксплуатации.
Сянсин Синь поддерживает первоначальную проверку прототипа и последующее повторное производство после подтверждения критических размеров и технических требований.
Перед обработкой можно проверить зацепление резьбы, посадку отверстия, установочную длину и особенности расположения, чтобы компонент лучше соответствовал фактической сопрягаемой конструкции.
