Для OEM-производителей компания Xiangxing Xin является производителем прецизионных фланцевых ступенчатых валов с ЧПУ, специализирующимся на валах, где несколько диаметров и осевых координат должны работать вместе. Вместо использования одной непрерывной цилиндрической поверхности компонент объединяет несколько шеек, переходных выступов и цельный фланец, поэтому разные сопрягаемые детали могут быть расположены в определенных положениях вдоль одной и той же оси вращения.
В этой конструкции особенно важен фланец. В зависимости от конструкции оборудования он может выступать в качестве осевого упора, опорной точки крепления или точки разделения между двумя зонами сборки. Поэтому положение и толщину его торца необходимо рассматривать вместе с диаметром прилегающего вала, а не проверять как изолированную внешнюю особенность.
По длине вала распределено несколько ступенчатых участков. Эти области могут иметь разные требования к посадке: одна цапфа может служить установочной поверхностью, а другая секция обеспечивает только зазор или структурную поддержку. Таким образом, окончательные допуски должны соответствовать реальной функции каждого диаметра, показанной на чертеже заказчика.
Планирование процесса обработки деталей этого типа обычно начинается со стабильной точки отсчета токарной обработки. Черновая и чистовая обработка выполняются вокруг последовательности цапф, положений уступов и поверхностей фланцев. Если указаны более плотные рабочие посадки или требования к поверхности, отдельные цилиндрические участки могут подвергаться дополнительной чистовой обработке или шлифовке после основных операций токарной обработки.
Сямынь Сянсин Синь Промышленно-торговая компания, ОООможет изготовить этот тип вала из соответствующих алюминиевых сплавов, нержавеющих сталей, углеродистых/легированных сталей, латуни и других материалов, поддающихся механической обработке. Осмотр может быть сосредоточен на переходах диаметров, осевых расстояниях, поверхностях фланцев, общей длине и других размерах, которые непосредственно влияют на установку и механическое выравнивание.
| Параметр | Подробности |
| Название продукта | Прецизионный ступенчатый вал с фланцем, обработанный на станке с ЧПУ |
| Бренд | Сянсин Синь |
| Компания | Сямынь Сянсин Синь Промышленно-торговая компания, ООО |
| Тип продукта | Фланцевый многоступенчатый вал |
| Основной процесс | Токарная обработка с ЧПУ/фрезерная обработка по мере необходимости |
| Диаметры вала | Согласно рисунку |
| Длина журнала | Согласно проекту сборки |
| Позиции плеч | По спецификации заказчика |
| Диаметр фланца | Согласно рисунку |
| Толщина фланца | В соответствии с требованиями к осевому расположению |
| Конечные характеристики | Ступенчатый конец/отверстие/фаска согласно спецификации |
| Материал | Алюминий, нержавеющая сталь, углеродистая/легированная сталь, латунь и т. д. |
| Толерантность | Назначается в соответствии с функциональной областью |
| Шероховатость поверхности | Согласно техническому чертежу |
| Термическая обработка | Доступно, если указано |
| Обработка поверхности | По материалу и применению |
| Производственная основа | 2D-чертеж/3D-модель/образец |
| Типичное использование | OEM-оборудование, вращающиеся узлы, системы позиционирования |

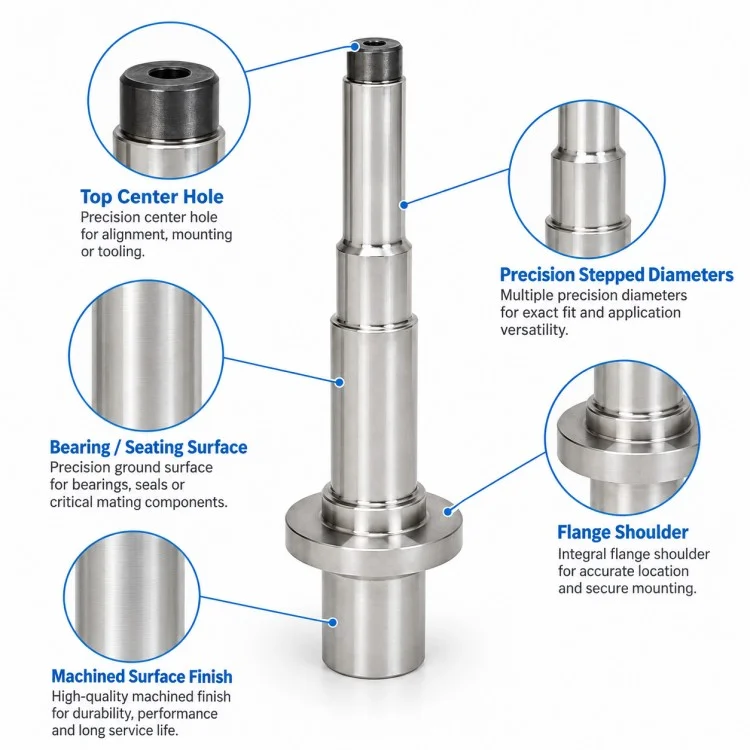

Разным секциям вала могут быть присвоены разные диаметры и требования к посадке, что позволяет одному компоненту взаимодействовать с несколькими сопрягаемыми деталями.
Фланец создает положительную осевую опору, не требуя отдельного воротника в конструкциях, где предпочтителен встроенный упор.
Многочисленные выступы разделяют функциональные шейки и помогают определить положение установки подшипников, втулок или других цилиндрических компонентов.
Для прецизионного фланцевого ступенчатого вала, обработанного на станке с ЧПУ, осевые расстояния между буртиками и фланцем могут быть так же важны, как и отдельные диаметры, поскольку эти размеры определяют, где будут располагаться сопрягаемые детали после сборки.
Только поверхности, которые действительно требуют точной подгонки, нуждаются в более строгом контроле, в то время как некритические области конструкции могут соответствовать соответствующим общим допускам.

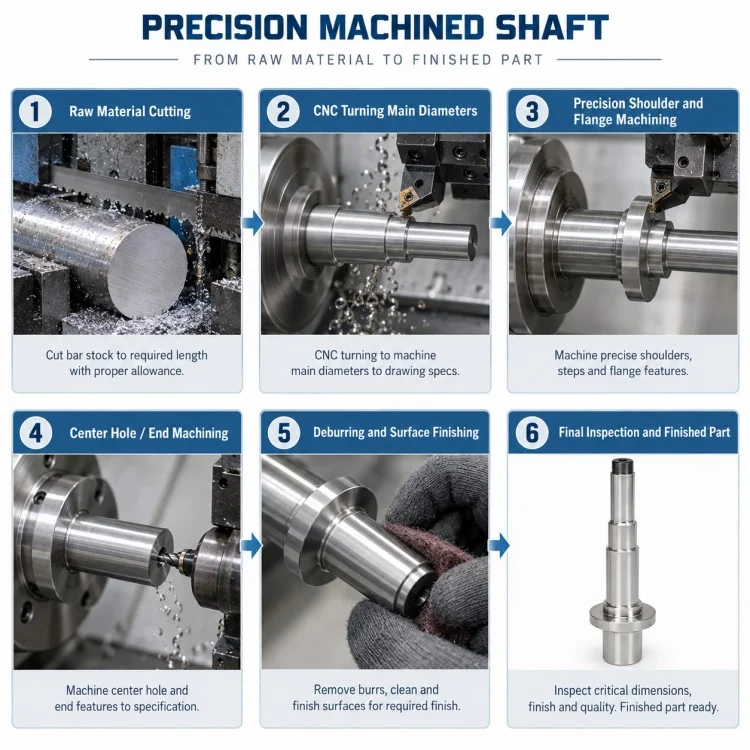

| Этап процесса | Основное внимание |
| Обзор чертежей | Классифицировать установочные шейки, сечения с зазорами, поверхности фланцев и критические осевые размеры. |
| Подготовка материала | Выберите подходящий пруток/кованую заготовку и оставьте припуск на обработку. |
| Грубая токарная обработка | Установите основные внешние профили и заготовку фланца. |
| Шаг поворота | Формирование валов разного диаметра и плечевых переходов |
| Обработка фланцев | Окончательный диаметр, толщина и контрольные поверхности фланца |
| Завершить обработку объектов | Полностью малые диаметры концов, отверстия или заданная геометрия концов. |
| Полуфабрикатная проверка | Проверьте припуск на обработку в важных журналах. |
| Завершить поворот | Полные функциональные диаметры и осевые опорные поверхности |
| Дополнительное шлифование | Используется только в журналах указанной точности. |
| Удаление заусенцев | Удалите заусенцы вокруг плеч и переходов. |
| Окончательное измерение | Подтвердите диаметр шейки, расстояние между плечами, положение фланца и общую длину. |
Да. Допуски можно назначать в соответствии с функцией каждой шейки, а не применять один допуск ко всему валу.
Да. Когда фланец определяет положение сборки, расположение его торца можно рассматривать как ключевой справочный размер.
Да, когда чертеж требует подгонки или обработки поверхности, позволяющей шлифование.
Если чертеж заказчика и маршрут подачи материала подходят, ступенчатый вал и фланец могут быть изготовлены как один интегрированный компонент.
Наиболее полезная информация включает в себя все диаметры валов, осевые длины, размеры фланцев, допуски посадки, шероховатость поверхности, материал, термообработку и количество заказа.
Нет. К посадочным местам подшипников, фиксирующим шейкам и общим конструкционным поверхностям могут предъявляться различные требования к шероховатости в зависимости от функции.
Да. Количество прототипов можно использовать для проверки соответствия шпонок и размеров сборки перед повторным производством.
Для проектов многоступенчатых валов компания Xiamen Xiangxing Xin Industry and Trade Co., Ltd. предоставляет Xiangxing Xin прямую производственную поддержку прецизионного фланцевого ступенчатого вала, обработанного на станке с ЧПУ, от технической проверки до проверки и повторного производства.

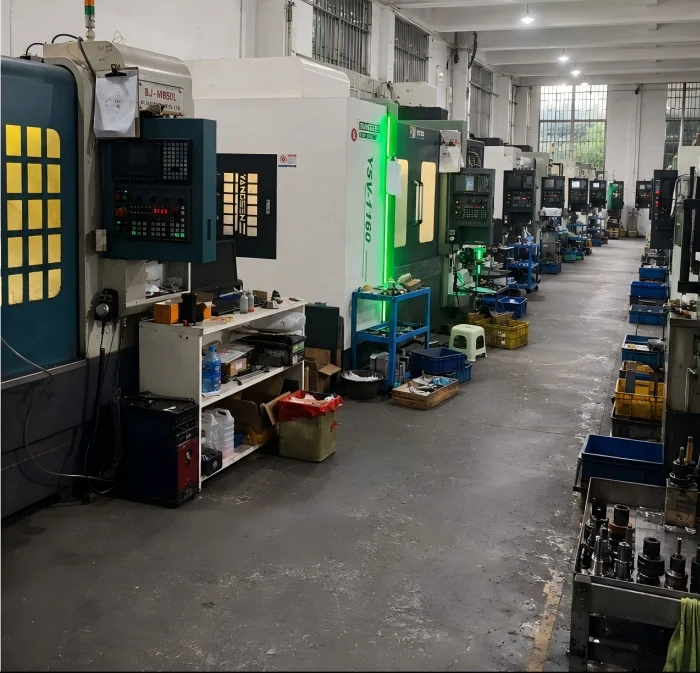

Завод сочетает в себе токарное и токарно-фрезерное оборудование с ЧПУ, позволяющее согласовывать геометрию валов и дополнительные невращающиеся детали в соответствии с конструкцией детали.
Вместо того, чтобы навязывать излишне жесткие допуски на весь компонент, инженерная проверка может определить настоящие гнезда подшипников, шейки и осевые опорные поверхности перед механической обработкой.
КИМ, измерение высоты, проверка шероховатости, микрометры и другое контрольное оборудование могут быть выбраны в соответствии с фактическими требованиями к размерам.
Могут быть приняты заказы на единичные прототипы, что позволяет проверить новые конструкции валов перед переходом в серийное производство.
Если этого требует чертеж, термообработка, обработка поверхности и связанные с ними внешние процессы могут быть скоординированы в рамках производственного маршрута.
После подтверждения критических размеров и функциональных поверхностей можно сохранить точки процесса и контроля для последующего производства, что помогает улучшить повторяемость между партиями.
